Primo grafico 2D con plot.dataset

Indice

Target: GX-TXT 0.9.8.10-dev-031
Obiettivo: imparare il workflow normale del plotting 2D costruendo un grafico passo dopo passo.
Modulo usato: plot.dataset
Livello: principiante
File di esercizio: gxtxt_2d_plot_tutorial_sample.csv

1. Scopo del tutorial

Questo tutorial è deliberatamente piccolo: non è un manuale di riferimento. Serve a costruire un modello mentale corretto del plotting 2D standard in GX-TXT e a mostrare il flusso normale di lavoro.

Alla fine dovresti saper svolgere in autonomia questa sequenza:

Import Dataset
    ↓
Create first X/Y Series
    ↓
Add another Series
    ↓
Edit Graphics / Axes / Legend / Layout
    ↓
Rerender
    ↓
Save and reopen the Session

2. Cosa imparerai

importare un piccolo CSV come Dataset GX-TXT;
creare un primo grafico X/Y;
aggiungere una seconda Series;
capire la differenza fra Dataset, Series, Graph e Presentation;
modificare aspetto delle linee, assi, griglia, legenda e layout;
capire quando basta il rerender;
salvare e riaprire la Session senza perdere la configurazione.

Il grafico finale conterrà almeno:

signal_sin versus x
signal_cos versus x

3. Il Dataset di esempio

Il CSV fornito contiene quattro variabili numeriche:

x
signal_sin
signal_cos
trend

Le prime righe del file sono:

x,signal_sin,signal_cos,trend
0.000,0.00000000,1.20000000,0.00000000
0.100,0.19966683,1.19400500,0.02500000
0.200,0.39733866,1.17607989,0.05000000
...

Per il primo grafico userai:

X = x
Y = signal_sin

Più avanti aggiungerai:

Y = signal_cos

La variabile trend resta disponibile per un'estensione guidata finale.

Scarica il file di esercizio: gxtxt_2d_plot_tutorial_sample.csv

4. Panorama del risultato atteso

Queste immagini non sostituiscono il lavoro nel framework: servono a farti capire che cosa dovresti vedere nei passaggi principali. I grafici sono intenzionalmente semplici ma leggibili.

Primo grafico X/Y con la sola curva Sine

Grafico con styling differenziato fra le due Series

Esercizio esteso con Trend sull'asse destro

5. Crea una Session pulita

Crea una nuova Session GX-TXT e importa il file:

gxtxt_2d_plot_tutorial_sample.csv

usa il normale importatore Generic CSV.

Un Dataset ID comodo è:

plot_tutorial

Dopo l'importazione verifica che il Dataset contenga le quattro variabili numeriche:

x
signal_sin
signal_cos
trend

6. Attiva il modulo corretto

Abilita il modulo:

Scientific Dataset Plot

Il Module ID è:

plot.dataset

Il grafico 2D standard che userai è:

plot.dataset.xy

Questo è il grafico scientifico 2D generale di uso comune nel framework.

7. Crea il primo grafico X/Y

Seleziona il Dataset importato e imposta:

X = x
Y = signal_sin

Lascia vuoti Family e gli altri binding avanzati. Esegui il plot.

Dovresti ottenere una curva sinusoidale. A questo punto ricorda una regola importante:

GX-TXT non salva soltanto un PNG. Salva il legame scientifico fra variabili del Dataset e Series tracciate.

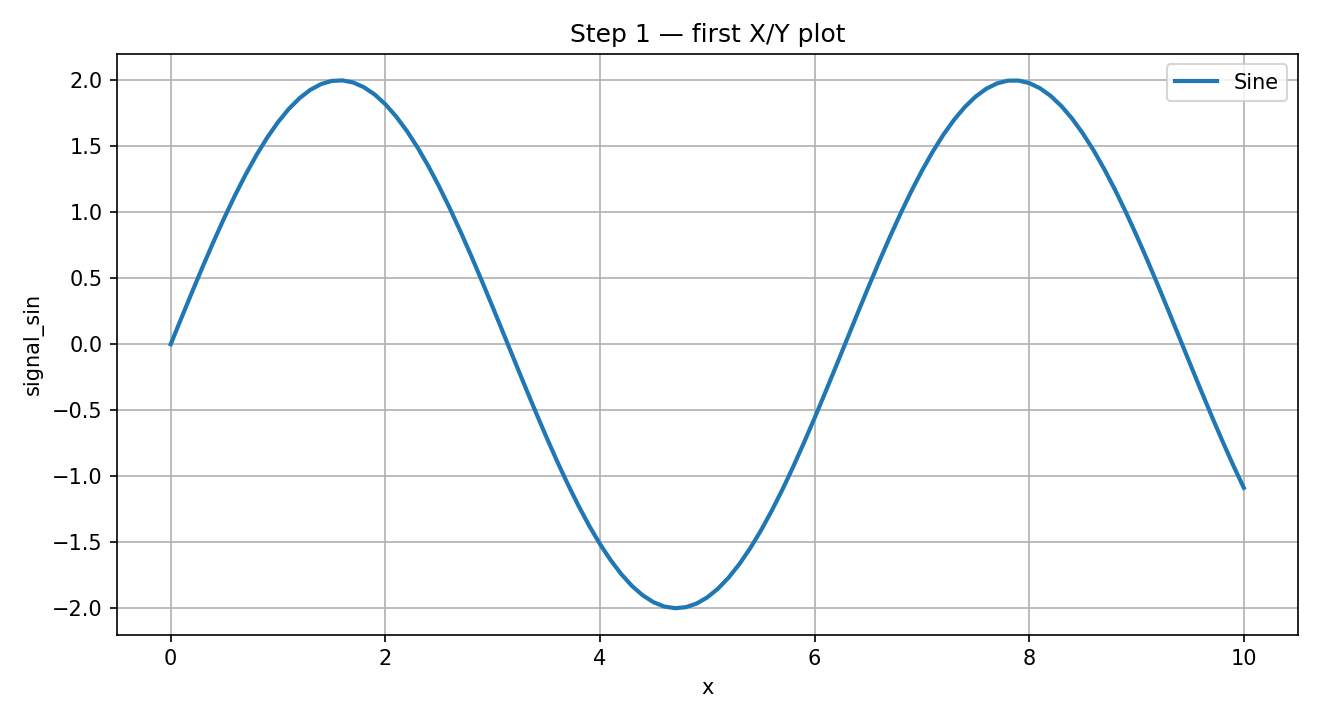

Primo grafico XY con la variabile signal_sin — Primo risultato atteso: una sola Series ottenuta dalla relazione `x → signal_sin`.

8. Che cos'è una Series

Una Series è una singola relazione scientifica tracciata. Per esempio:

Dataset = plot_tutorial
X       = x
Y       = signal_sin
Axis    = left
Label   = Sine

Un Graph può contenere una sola Series o molte Series. Il Dataset contiene i valori scientifici; la Series dice quali valori devono essere messi in relazione nel grafico.

9. Apri l'editor delle Series

Con il grafico selezionato, apri:

Series...

Dovresti vedere la prima Series. I campi principali da imparare subito sono:

Dataset
X
Y
Axis
Label
Enabled

Per questo primo tutorial puoi ignorare Family, filtri, variabili secondarie e ordering. Imposta:

Label = Sine

e salva/aggiorna la Series.

10. Aggiungi una seconda Series

Aggiungi una nuova Series con:

Dataset = plot_tutorial
X       = x
Y       = signal_cos
Axis    = left
Label   = Cosine
Enabled = yes

Salvala e fai il rerender. Ora il grafico dovrebbe contenere entrambe le curve. Questo è il modo normale in GX-TXT per costruire un grafico multi-curva.

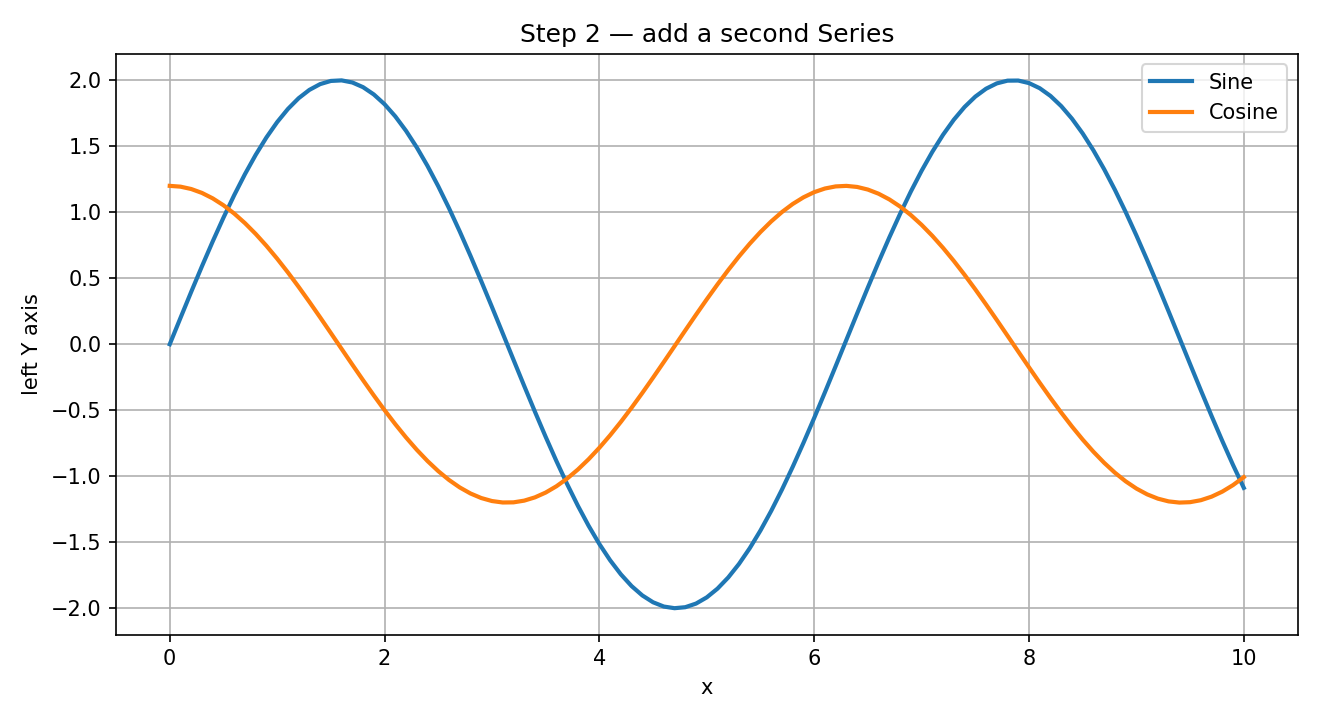

Grafico con le Series Sine e Cosine — Secondo risultato atteso: due Series nello stesso Graph.

11. Cambia l'aspetto delle Series

Riapri Series....

Per Sine mantieni una linea semplice:

Representation = line
Line style     = solid

Per Cosine prova invece:

Representation = line_marker

Rerender. Le due Series devono diventare distinguibili anche solo per presentazione.

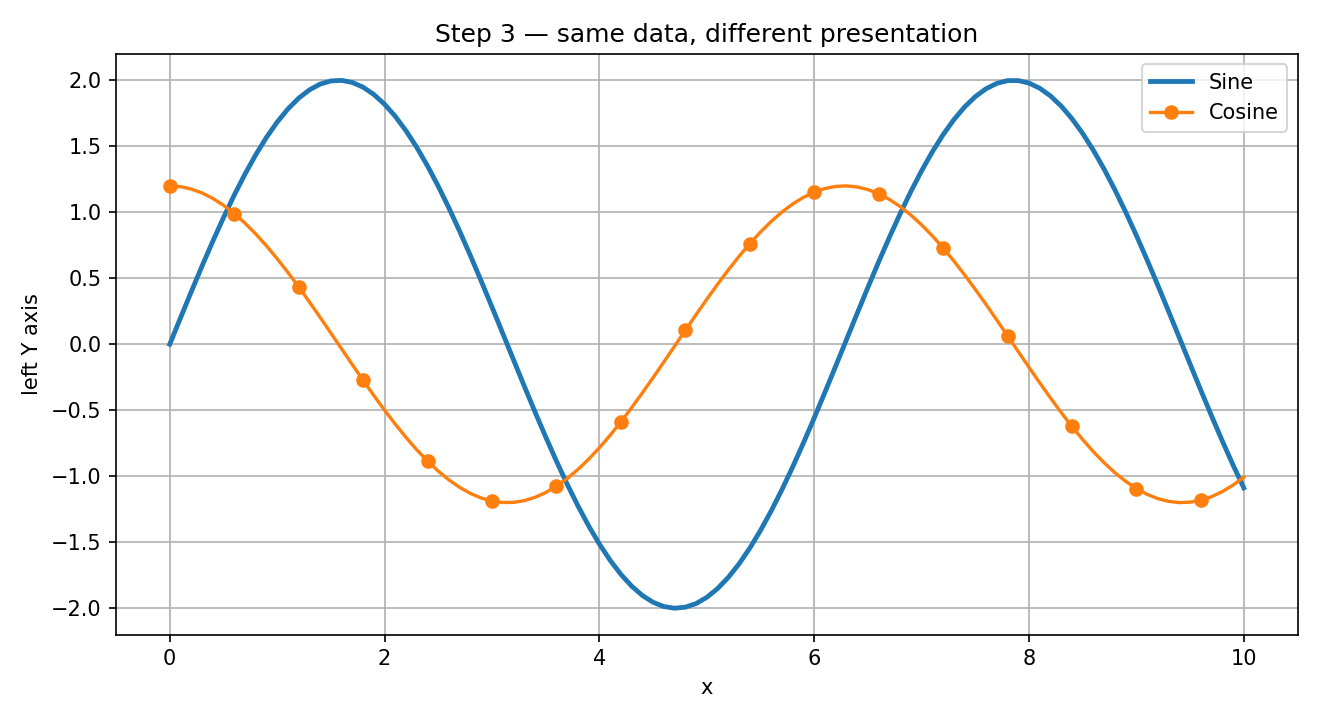

Grafico con styling differenziato per Sine e Cosine — Stessi dati, presentazione diversa: è un cambiamento grafico, non scientifico.

12. Capisci cosa significa `inherit`

GX-TXT usa l'ereditarietà delle impostazioni grafiche. Una proprietà di Series può essere:

blank
inherit
explicit value

Se lo spessore della linea è vuoto/ereditato, la Series segue le impostazioni correnti di Graphics. Se imposti esplicitamente:

Series line width = 4

quella Series sovrascrive il valore ereditato. Nel lavoro ordinario è meglio preferire l'ereditarietà, a meno che tu non voglia rendere una Series volutamente diversa.

13. Modifica i Graphics generali

Apri i normali controlli di Graphics e prova:

Line width = 2

Rerender. Se entrambe le Series ereditano lo spessore, entrambe dovrebbero diventare più spesse. Questo chiarisce la differenza fra:

module/global appearance

Series-specific appearance

14. Modifica assi e griglia

14.1 Assi

Apri:

Axes...

e prova un intervallo manuale dell'asse X:

X minimum = 0
X maximum = 6

Rerender. Dovrebbe restare visibile solo la prima parte delle curve. Poi, se vuoi, ripristina l'intervallo automatico. Il Dataset non cambia: cambia solo la vista.

14.2 Griglia

Prova:

Grid = both

poi rerender, quindi prova anche:

Grid = none

La griglia è stato di presentazione, non dato scientifico.

15. Modifica legenda e layout

15.1 Legenda

Apri:

Legend...

Poiché le etichette delle Series sono:

Sine
Cosine

questi nomi devono comparire nella legenda. Prova a spostarla in posizioni come:

Inside
Below
Right

Se disponibile, prova anche layout come:

row
stacked
wrapped

Le etichette delle Series definiscono il contenuto della legenda. L'editor della legenda ne definisce la presentazione.

15.2 Plot layout

Trova i controlli di Plot layout. Normalmente:

Automatic = enabled

Per l'esercizio:

disabilita Automatic;
aumenta il margine sinistro;
applica e fai il rerender;
ripristina Automatic.

La cornice del grafico si sposta, ma le curve scientifiche non cambiano.

16. Salvataggio della Session e rerender

16.1 Salva la Session

Salva la configurazione della Session. GX-TXT deve preservare:

Dataset identity
Series definitions
Series labels
Series presentation
Axes state
Legend state
Plot layout
Graphics overrides
Variants

Se vuoi, chiudi e riapri la Session per verificare la persistenza.

16.2 Rerender versus full analysis

Cambiamenti come:

line style
line width
marker
axis range
grid
legend
layout
font

sono cambiamenti di presentazione. Per questi usa:

Rerender

Non è necessario reimportare il Dataset.

17. Estensione guidata: aggiungi `trend`

17.1 Terza Series

Aggiungi una terza Series:

Dataset = plot_tutorial
X       = x
Y       = trend
Axis    = left
Label   = Trend

Rerender e prova diverse rappresentazioni:

line
scatter
line_marker

17.2 Sposta Trend sull'asse destro

Modifica Trend e imposta:

Axis = right

Ora avrai:

Sine   → left Y axis
Cosine → left Y axis
Trend  → right Y axis

Usa un asse destro solo quando due scale Y differenti aiutano davvero l'interpretazione.

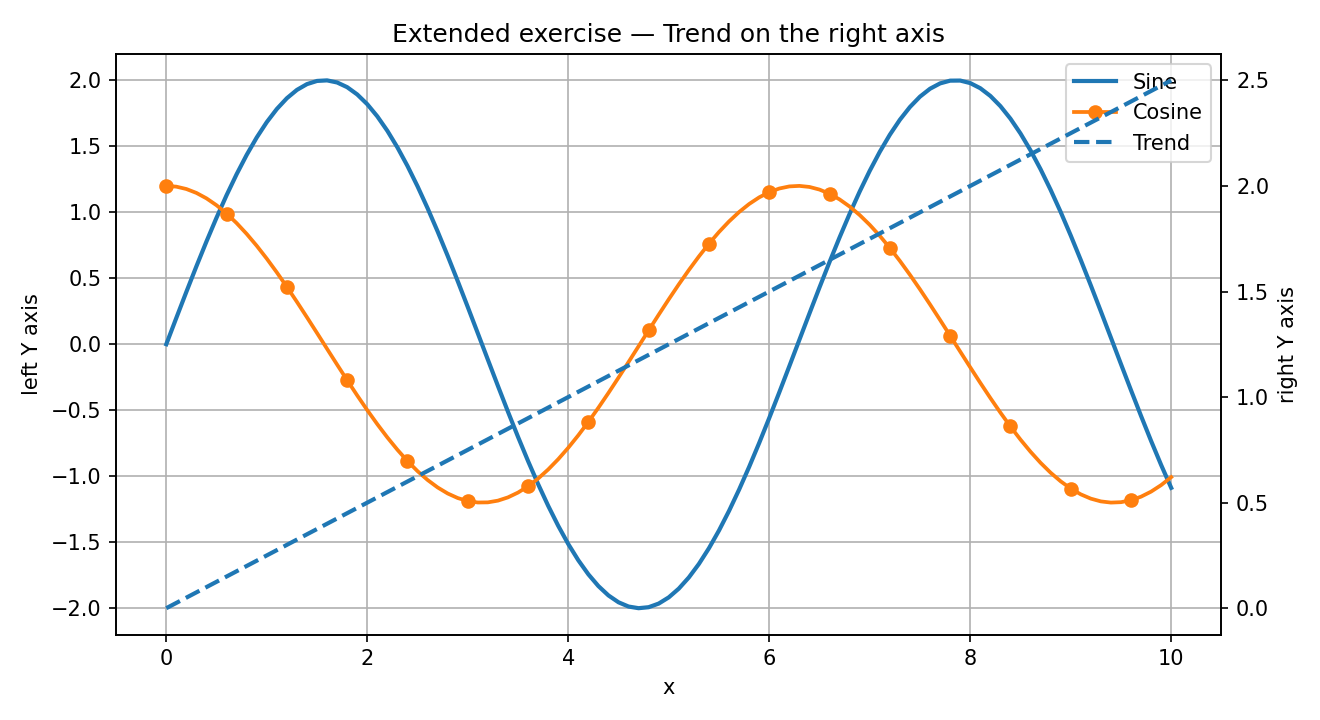

Trend mostrato sull'asse Y destro — Estensione consigliata: la variabile `trend` sull'asse destro.

18. Modello mentale corretto

Pensa a un grafico 2D GX-TXT come a quattro strati distinti.

18.1 Dataset

I valori scientifici:

x
signal_sin
signal_cos
trend

18.2 Series

Le relazioni scientifiche:

x → signal_sin
x → signal_cos

18.3 Graph

La figura che contiene quelle Series.

18.4 Presentation

Il modo in cui il Graph appare:

line style
axes
grid
legend
layout
fonts
DPI

Quando qualcosa sembra sbagliato, il primo passo è capire quale strato possiede il problema.

Schema Dataset, Series, Graph, Presentation — Schema riassuntivo: dati, relazioni scientifiche, contenitore del grafico e stato di presentazione.

19. Errori comuni

19.1 Il grafico è vuoto

Controlla:

Dataset selected?
X selected?
Y selected?
Series enabled?

19.2 Compare una sola curva

Apri Series... e verifica che entrambe le Series siano abilitate.

19.3 Lo spessore di linea definito in Graphics sembra ignorato

Probabilmente una Series ha un override esplicito del line width. Riporta lo spessore della Series a vuoto/inherit.

19.4 Il testo della legenda è sbagliato

Modifica il campo Label della Series.

19.5 L'intervallo degli assi non cambia

Assicurati di avere modificato il Graph/Variant corrente e di avere eseguito il rerender.

19.6 Il Plot layout non cambia

Disabilita Automatic, applica il layout manuale, poi fai il rerender.

20. Che cosa non devi fare

Non fare queste cose per un grafico 2D ordinario:

edit runtime.ini manually
edit manifest.ini manually
create a private renderer for ordinary lines
create one Dataset per plotted curve
hard-code visual line width in scientific code
confuse Dataset identity with Series identity

Per il plotting ordinario usa i controlli del framework.

21. Che cosa dovresti saper fare dopo questo tutorial

Arrivato qui dovresti essere in grado di:

importare un Dataset tabellare semplice;
creare una prima Series X/Y;
aggiungere una seconda Series allo stesso Graph;
modificare label, representation e axis di una Series;
distinguere dati scientifici da stato di presentazione;
usare assi, griglia, legenda e layout senza alterare il Dataset;
capire quando basta il rerender;
salvare e riaprire la Session conservando il lavoro.

22. Dove continuare

Questo tutorial è introduttivo. Per proseguire conviene leggere subito:

Scientific Dataset Plot per la guida completa del modulo;
Plot 2D nei plugin GX-TXT se poi vuoi produrre grafici da un modulo tuo;
Generic CSV per rivedere con calma il lato di importazione.
