Tutorial — Bode RLC da Script Workspace

Questo tutorial mostra un workflow completo eseguito nel GX-TXT Octave Script Workspace. Il caso scientifico è un sweep Bode di un circuito RLC serie, ma il risultato didattico più importante è generale: uno script .m eseguito dal runtime GNU Octave di GX-TXT può produrre Dataset e grafici pienamente nativi del framework, senza scrivere file di stato privati e senza aprire una via grafica separata.

Scarica lo script Octave provato (.m)

1. Perché questo esempio è utile

2. Il problema scientifico

Il circuito di prova è un RLC serie con uscita misurata ai capi della resistenza. I valori nominali sono:

• R = 100 Ω
• L = 10 mH
• C = 1 µF

La frequenza di risonanza ideale è

\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \approx 1591.55\;\mathrm{Hz}. \]

Il dataset di sweep comprende un punto acquisito a circa 1598 Hz, dove il risultato estratto è vicino a 0 dB e la fase è prossima a zero: il comportamento atteso per la tensione sulla resistenza in prossimità della risonanza.

3. Architettura del workflow

undici waveform Dataset
        ↓
Analysis Source Map
        ↓
Schema + metadata pubblici
        ↓
lettura CANONICAL_DATASET_API_v2
        ↓
fit sinusoidale con NUMERIC_API_v1
        ↓
frequenza, gain, phase, diagnostica
        ↓
DATASET_PUBLICATION_API_v2
        ↓
tutorial.rlc_bode_experimental
        ↓
PLOT_DATASET_API_v3 / new_spec + create_plot
        ↓
plot.dataset.xy : Variant persistente
        ↓
Plots / Axes / Legend / Graphics / Variants / export

Questa separazione è fondamentale: il Dataset derivato è il risultato scientifico; il grafico è una rappresentazione persistente di quel Dataset. Ricalcolo e presentazione restano quindi concettualmente distinti.

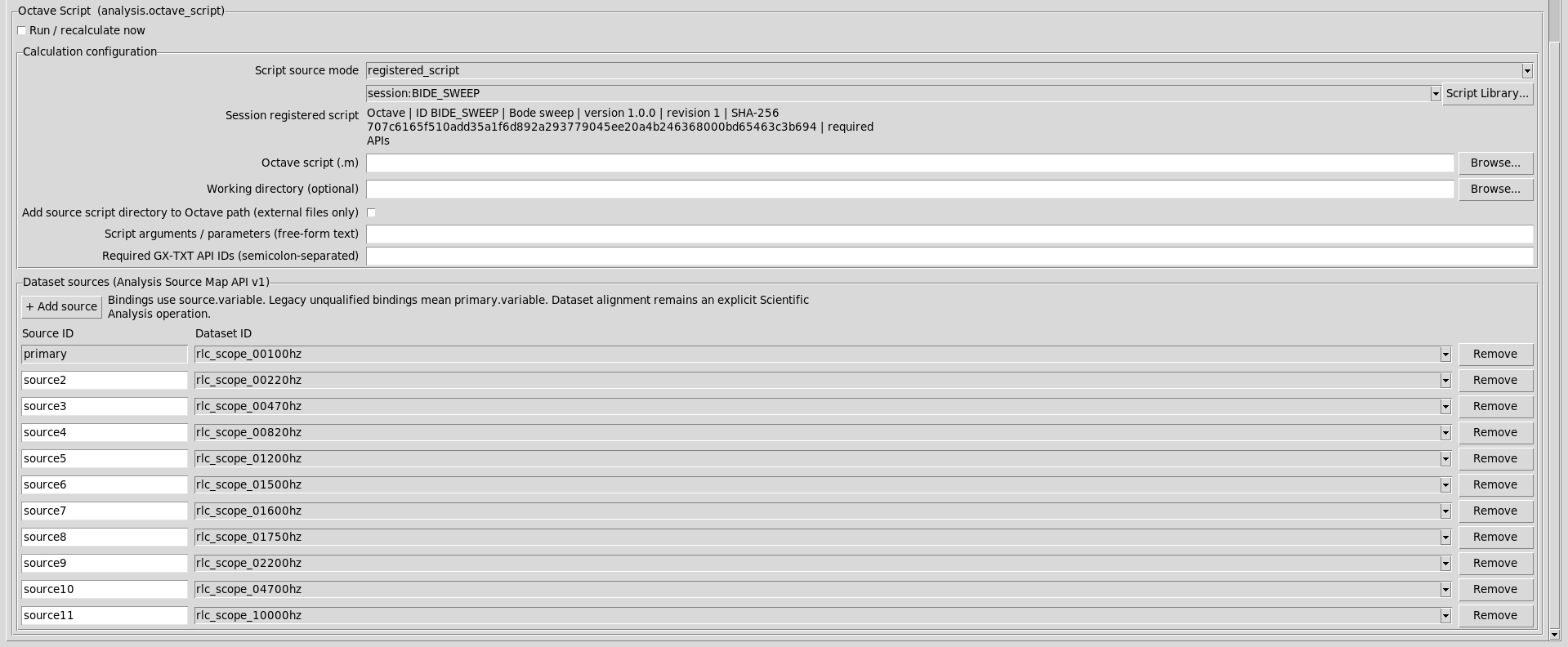

4. Registrare lo script e collegare le sorgenti

Il percorso riproducibile usa uno script registrato nella Session. Nel pannello di configurazione di analysis.octave_script si seleziona registered_script e si associano le acquisizioni tramite Analysis Source Map.

All'inizio dello script il contesto viene ottenuto con:

ctx = gxtxt_context();

aliases = fieldnames(ctx.inputs);
source_ids = {};
for k = 1:numel(aliases)
  item = ctx.inputs.(aliases{k});
  if (isstruct(item) && isfield(item,'dataset_id') && !isempty(item.dataset_id))
    source_ids{end+1} = item.dataset_id;
  endif
endfor
source_ids = unique(source_ids,'stable');

La conseguenza è importante: lo script non deve sapere dove siano fisicamente memorizzati i CSV/HDF5 della Session. Gli bastano le identità pubbliche dei Dataset.

5. Preflight delle API

Lo script dichiara subito le API di cui ha bisogno. Se una manca o è incompatibile, il run fallisce prima di produrre un risultato parziale:

gxtxt_api_require({
  'CANONICAL_DATASET_API_v2@2',
  'DATASET_VARIABLE_SCHEMA_API_v3@3',
  'DATASET_METADATA_API_v1@1',
  'NUMERIC_API_v1@1:math.numeric+complex_linear_algebra',
  'DATASET_PUBLICATION_API_v2@2',
  'PLOT_DATASET_API_v3@3:plot.dataset+plotspec',
  'SESSION_PERSISTENCE_API_v1@1'
});

CANONICAL_DATASET_API_v2DATASET_VARIABLE_SCHEMA_API_v3DATASET_METADATA_API_v1NUMERIC_API_v1DATASET_PUBLICATION_API_v2PLOT_DATASET_API_v3SESSION_PERSISTENCE_API_v1

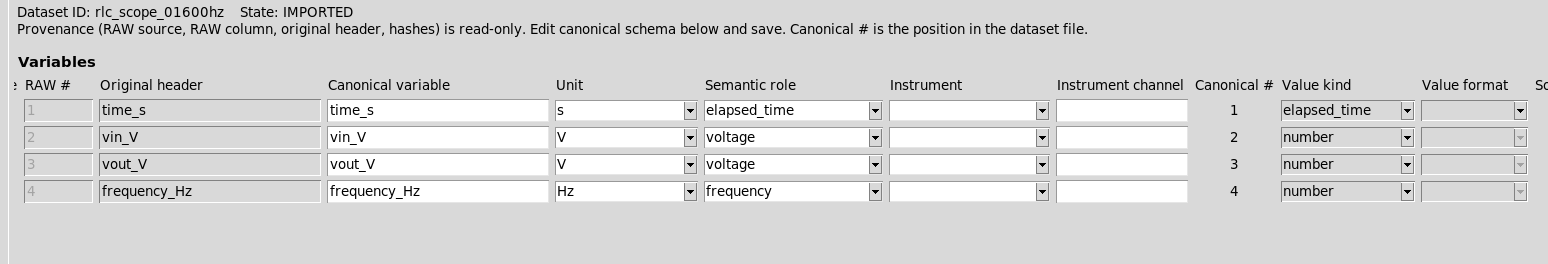

6. Identificare schema e metadata senza assumere il formato fisico

Ogni acquisizione espone quattro variabili canoniche. Il tutorial cerca le variabili per nome/label/ID e poi usa sempre il variable_id stabile restituito dallo schema.

schema = gxtxt_api_call(
    'DATASET_VARIABLE_SCHEMA_API_v3',
    'list',
    {dataset_id});

Dopo aver individuato gli ID necessari, il record viene letto tramite la Canonical Dataset API:

meta = gxtxt_api_call(
    'CANONICAL_DATASET_API_v2',
    'describe',
    {dataset_id});

block = gxtxt_api_call(
    'CANONICAL_DATASET_API_v2',
    'read_range',
    {dataset_id, read_ids, 0, meta.row_count});

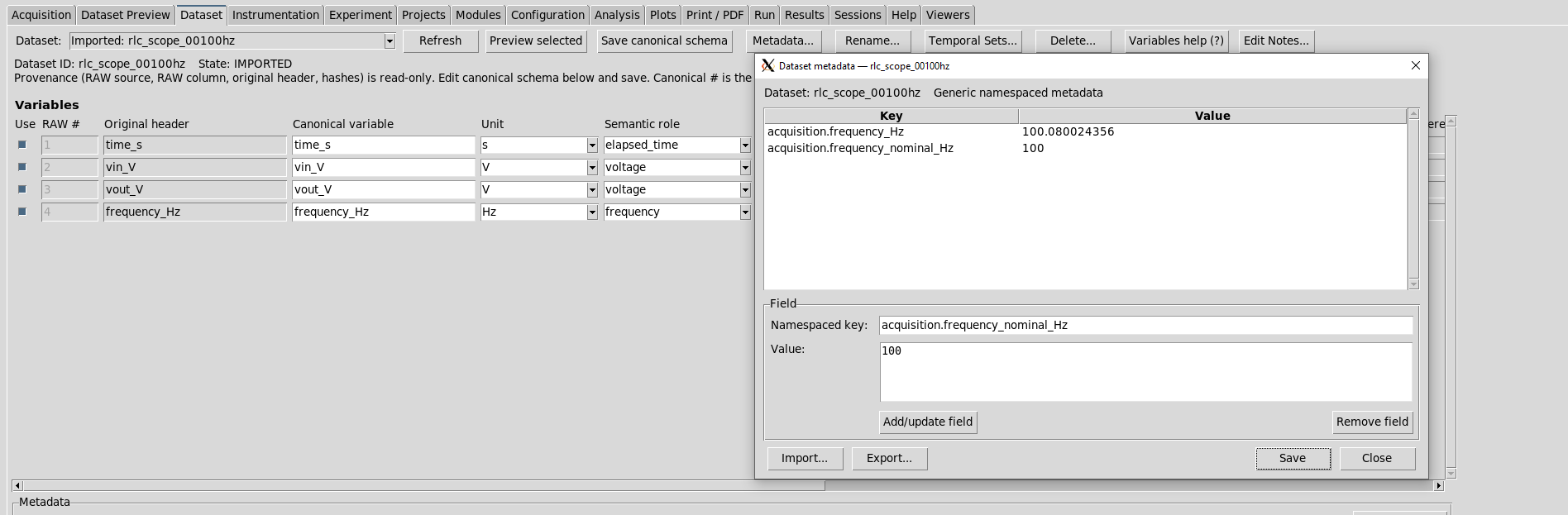

Frequenza nominale e frequenza effettiva

Nel test la frequenza è disponibile sia come variabile costante frequency_Hz sia come metadata. Lo script privilegia acquisition.frequency_Hz, cioè la frequenza effettiva associata alla cattura, e usa la colonna come fallback. Se entrambe sono presenti ma differiscono di oltre l'1%, viene emesso un warning.

7. Estrarre ampiezza e fase con un fit sinusoidale

Per ogni cattura la frequenza è già nota. Non serve quindi stimare uno spettro completo: si può adattare direttamente ciascun canale alla base sinusoidale della frequenza di eccitazione.

Per \(\omega=2\pi f\):

\[ v(t)=a\sin(\omega t)+b\cos(\omega t)+c. \]

La matrice del problema lineare è:

\[ A = \begin{bmatrix}\sin(\omega t)&\cos(\omega t)&1\end{bmatrix}. \]

Lo script calcola seno e coseno attraverso il servizio numerico e risolve contemporaneamente ingresso e uscita:

sin_r = gxtxt_api_call(
    'NUMERIC_API_v1','array_unary',
    {'sin',struct('kind','vector','value',theta(:))});
cos_r = gxtxt_api_call(
    'NUMERIC_API_v1','array_unary',
    {'cos',struct('kind','vector','value',theta(:))});

A = [sin_r.values(:), cos_r.values(:), ones(numel(t),1)];
B = [vi(:), vo(:)];

fit = gxtxt_api_call(
    'NUMERIC_API_v1','linear_matrix',
    {'solve',struct('real',A),struct('real',B),struct('rank_policy','error')});
beta = double(fit.value_real);

Dai coefficienti:

\[ A_v=\sqrt{a^2+b^2}, \qquad \phi=\operatorname{atan2}(b,a). \]

Si ottengono quindi:

gain_linear = Aout / Ain
gain_dB     = 20 * log10(gain_linear)
phase_deg   = phase_out - phase_in

La fase è riportata nell'intervallo \([-180,+180)\) e lo script conserva anche offset e RMSE dei due fit. Queste quantità diagnostiche diventano colonne del Dataset derivato, invece di andare perse una volta costruito il grafico.

8. Risultato numerico del sweep

Il massimo è prossimo alla risonanza teorica e il passaggio della fase attraverso lo zero avviene nella stessa regione. Questo controllo fisico è importante: un workflow API-correct non è automaticamente scientificamente corretto.

9. Pubblicare il risultato come Dataset GX-TXT

Il passaggio successivo non è “fare il grafico”, ma registrare il risultato numerico come un nuovo oggetto scientifico della Session:

dataset_id = 'tutorial.rlc_bode_experimental';

definition = struct();
definition.dataset_id = dataset_id;
definition.contract = 'table.generic';
definition.storage = 'auto';
definition.replace_owned = true;
definition.source_dataset_ids = source_ids;
definition.source_variable_ids = source_variable_ids;

writer = gxtxt_api_call(
    'DATASET_PUBLICATION_API_v2','begin',{definition});

Viene dichiarata una dimensione row estendibile e poi le dieci variabili del risultato:

• frequenza;
• guadagno lineare e dB;
• fase;
• ampiezze di ingresso/uscita;
• offset di ingresso/uscita;
• RMSE di ingresso/uscita.

Perché usare append per la tabella

Le variabili condividono tutte la stessa dimensione row. Lo script le pubblica quindi con un unico append allineato:

append_data = struct();
for ii = 1:numel(output_ids)
  append_data.(output_ids{ii}) = output_values{ii}(:);
endfor

gxtxt_api_call(
    'DATASET_PUBLICATION_API_v2','append',
    {writer,'row',append_data});

published = gxtxt_api_call(
    'DATASET_PUBLICATION_API_v2','finalize',{writer});

10. Creare un grafico pienamente aderente al framework

Qui si trova il passaggio più importante del tutorial. Nella dev-037 lo Script Bridge espone il normale lifecycle di PLOT_DATASET_API_v3. Uno script può quindi creare una Variant ordinaria esattamente come un altro consumer pubblico del framework.

1Creare il PlotSpec

spec = gxtxt_api_call(
    'PLOT_DATASET_API_v3','new_spec',
    {'plot.dataset.xy','Experimental RLC Bode plot'});

Il PlotSpec contiene due pannelli, entrambi collegati allo stesso Dataset derivato.

2Definire le Graph Series con ID Dataset/Variable

gain_series = struct(
    'id','gain',
    'dataset_id',dataset_id,
    'x_variable_id','v_frequency_hz',
    'y_variable_id','v_gain_db',
    'axis','left',
    'kind','line_marker',
    'label','Gain');

phase_series = struct(
    'id','phase',
    'dataset_id',dataset_id,
    'x_variable_id','v_frequency_hz',
    'y_variable_id','v_phase_deg',
    'axis','left',
    'kind','line_marker',
    'label','Phase');

Non vengono passati array “sciolti” al renderer: le serie puntano a identità scientifiche persistenti.

3Costruire i due pannelli

xaxis = struct('label','Frequency [Hz]','scale','log');

p1 = struct();
p1.id = 'main';
p1.title = 'Magnitude';
p1.axes = struct('x',xaxis,'y_left',struct('label','Gain [dB]'));
p1.annotations = {};
p1.series = {gain_series};

p2 = struct();
p2.id = 'phase';
p2.title = 'Phase';
p2.axes = struct('x',xaxis,'y_left',struct('label','Phase [deg]'));
p2.annotations = {};
p2.series = {phase_series};

spec.multi_panel = 1;
spec.panels = {p1,p2};

4Validare e creare una normale Variant

plot_valid = gxtxt_api_call(
    'PLOT_DATASET_API_v3','validate_spec',{spec});

plot_ref = gxtxt_api_call(
    'PLOT_DATASET_API_v3','create_plot',
    {spec,'variant'});

5Persistenza, render e artifact discovery

gxtxt_api_call('SESSION_PERSISTENCE_API_v1','commit',{});

render_result = gxtxt_api_call(
    'PLOT_DATASET_API_v3','render',{plot_ref});

plot_artifacts = gxtxt_api_call(
    'PLOT_DATASET_API_v3','artifacts',{plot_ref});

Il riferimento ottenuto ha la forma:

module_id  = plot.dataset
graph_id   = plot.dataset.xy
variant_id = p0002    % esempio della Session verificata

Il variant_id concreto dipende dalla Session. Non va hardcodato.

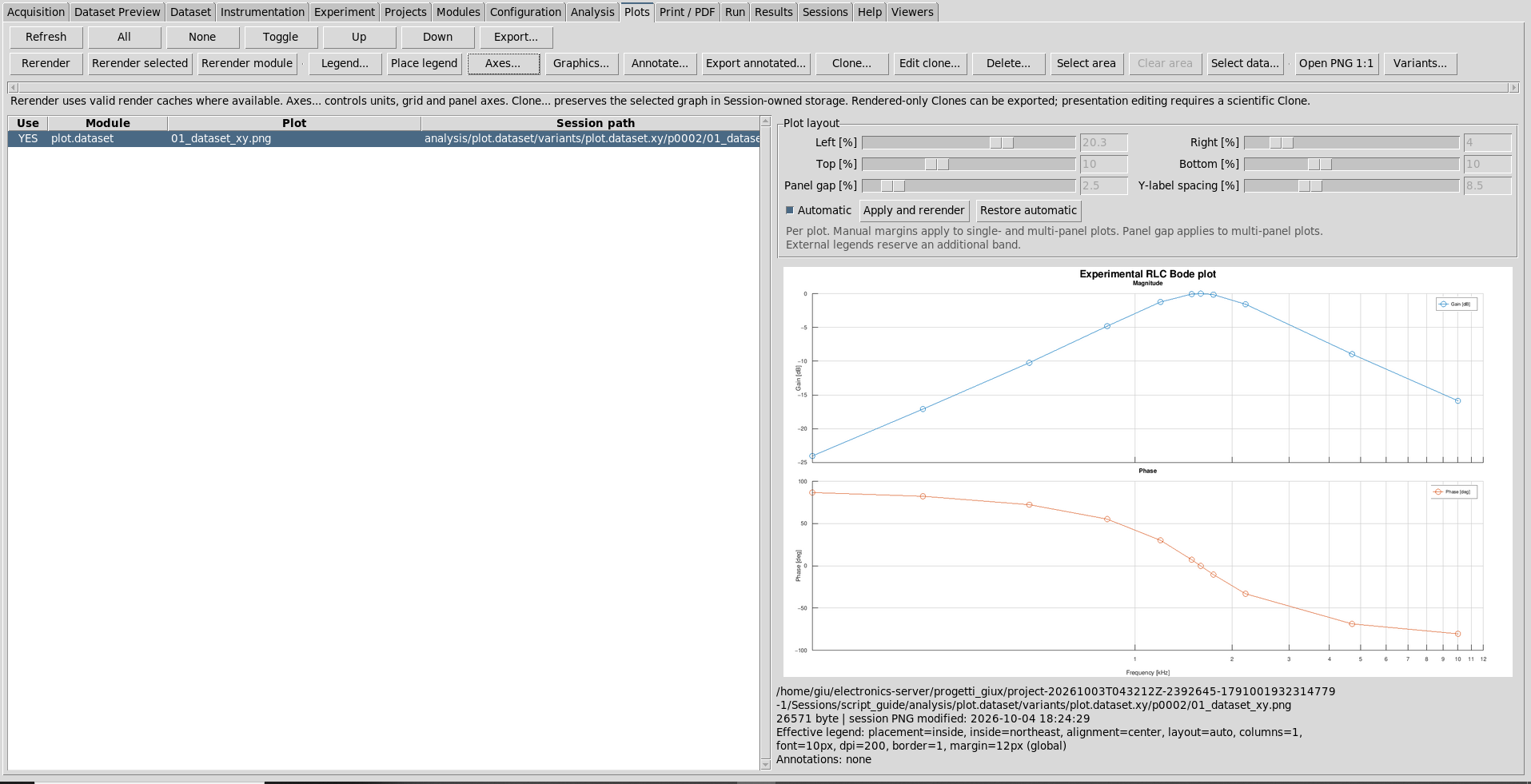

11. La verifica che il grafico è davvero “GX-TXT”

Questo è il punto che distingue l'integrazione da una semplice immagine prodotta con plot(): GX-TXT conosce ancora il Dataset sorgente, le variabili, i pannelli e lo stato persistente del grafico.

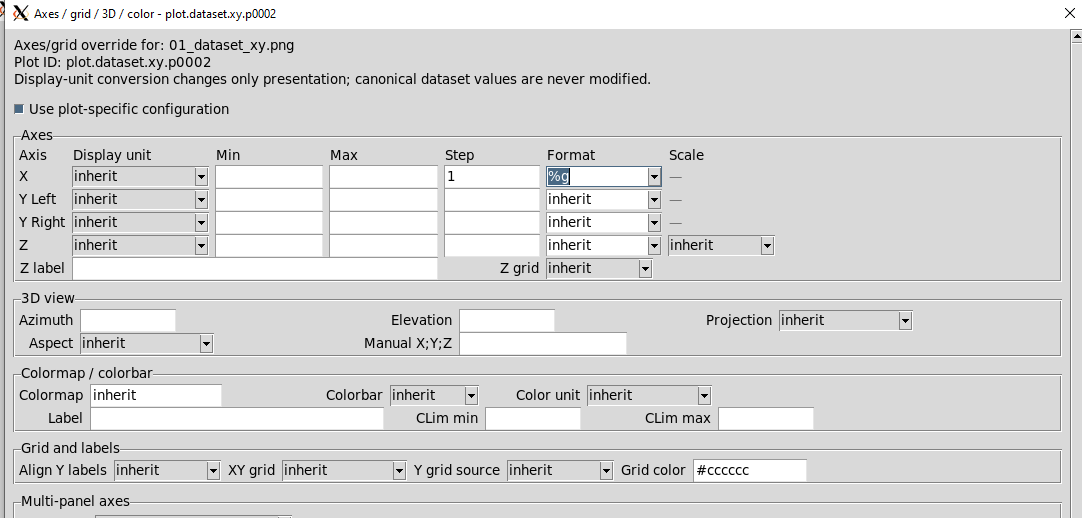

Unità canoniche e unità di presentazione

Nel Dataset la frequenza resta in Hz. Il renderer può visualizzarla in kHz tramite il normale sistema di unità del framework. La conversione è quindi presentation state, non una mutazione dei dati scientifici.

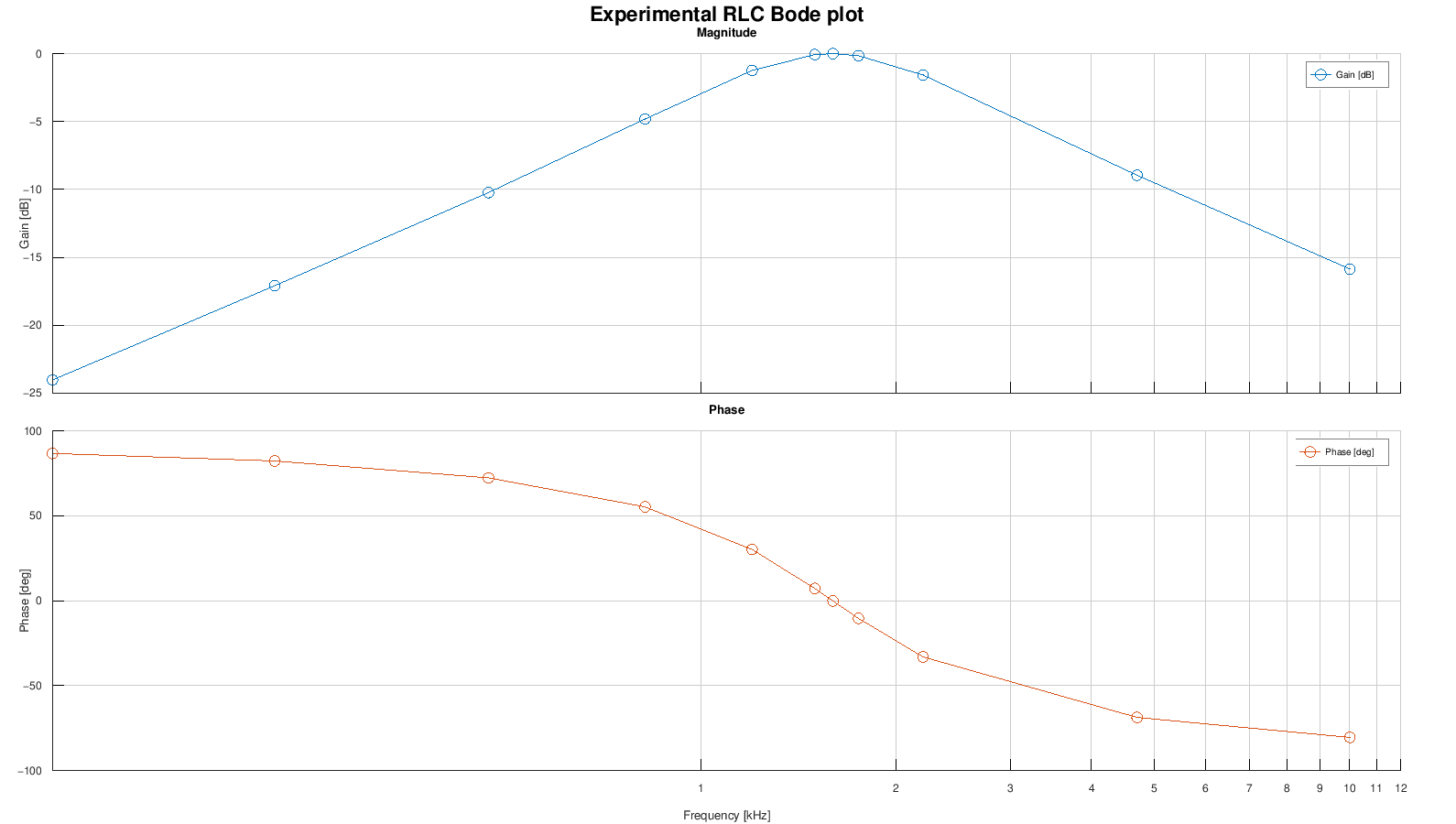

12. Il grafico finale

13. Il pattern generale da riutilizzare

La parte RLC è solo un esempio. Lo schema di integrazione è riutilizzabile in molti script di ricerca:

% 1. Contesto e preflight
ctx = gxtxt_context();
gxtxt_api_require({...});

% 2. Leggere input con Dataset/Variable IDs pubblici
schema = gxtxt_api_call('DATASET_VARIABLE_SCHEMA_API_v3','list',{dataset_id});
data   = gxtxt_api_call('CANONICAL_DATASET_API_v2','read_range',{...});

% 3. Calcolare con Octave e/o servizi GX-TXT
result = ...;

% 4. Pubblicare il risultato scientifico
dataset_ref = gxtxt_api_call('DATASET_PUBLICATION_API_v2', ...);

% 5. Descrivere il grafico con PlotSpec
spec = gxtxt_api_call('PLOT_DATASET_API_v3','new_spec',{graph_id,title});
% ... Dataset/Variable series, panels, axes ...

% 6. Creare una normale Variant
plot_ref = gxtxt_api_call('PLOT_DATASET_API_v3','create_plot',{spec,'variant'});

% 7. Render attraverso il provider ufficiale
gxtxt_api_call('SESSION_PERSISTENCE_API_v1','commit',{});
gxtxt_api_call('PLOT_DATASET_API_v3','render',{plot_ref});

14. Che cosa è specifico del RLC e che cosa no

15. Errori da evitare

• Disegnare direttamente con plot() e fermarsi al PNG. È utile per debug locale, ma non crea un oggetto grafico GX-TXT persistente.
• Scrivere direttamente file del Manifest o dello stato di plot.dataset. Usa sempre le API pubbliche.
• Usare un filename come identità scientifica. Dataset e variabili hanno ID stabili.
• Hardcodare il variant_id. Viene restituito da create_plot.
• Confondere create_plot con upsert_plot. Il secondo è per producer stabili.
• Convertire i dati solo per farli “apparire bene”. Mantieni l'unità canonica e usa il layer di presentazione per Hz/kHz, ecc.
• Pubblicare una tabella multivariabile con colonne non allineate. Le variabili che condividono la dimensione row devono essere scritte coerentemente.

16. MATLAB e GNU Octave: cosa significa qui

Lo script usa sintassi .m largamente compatibile con MATLAB/Octave, ma il runtime ufficiale del GX-TXT Script Workspace è GNU Octave. Funzioni come gxtxt_context(), gxtxt_api_require() e gxtxt_api_call() sono fornite da GX-TXT durante l'esecuzione e non esistono in una sessione MATLAB standalone. Il valore della compatibilità MATLAB è quindi soprattutto nel linguaggio numerico e nella portabilità del codice scientifico, non nell'esistenza di un secondo runner GX-TXT.

17. Script completo

Il file seguente è mantenuto intenzionalmente come sorgente separato dal tutorial: permette di confrontare il testo didattico con il codice realmente provato e di importarlo nel Workspace senza copiarlo dalla pagina.

BIDE_SWEEP_v1.8_dev037_v3.m
