GX-TXT — Guida completa a Script Module Builder

Indice

1. Che cosa fa e che cosa non fa

2. Dove si apre

La superficie ufficiale è Modules → Script Module Builder…. Il tool è un modulo CORE non selezionabile, di tipo tool, gruppo Scripting / Development.

Nota: la panoramica della GUI resta utile per orientarsi, ma per il contenuto del progetto JSON è ora presente anche una vista dedicata ingrandita.

La stessa implementazione è disponibile da command line attraverso tools/gxtxt_module_builder.py.

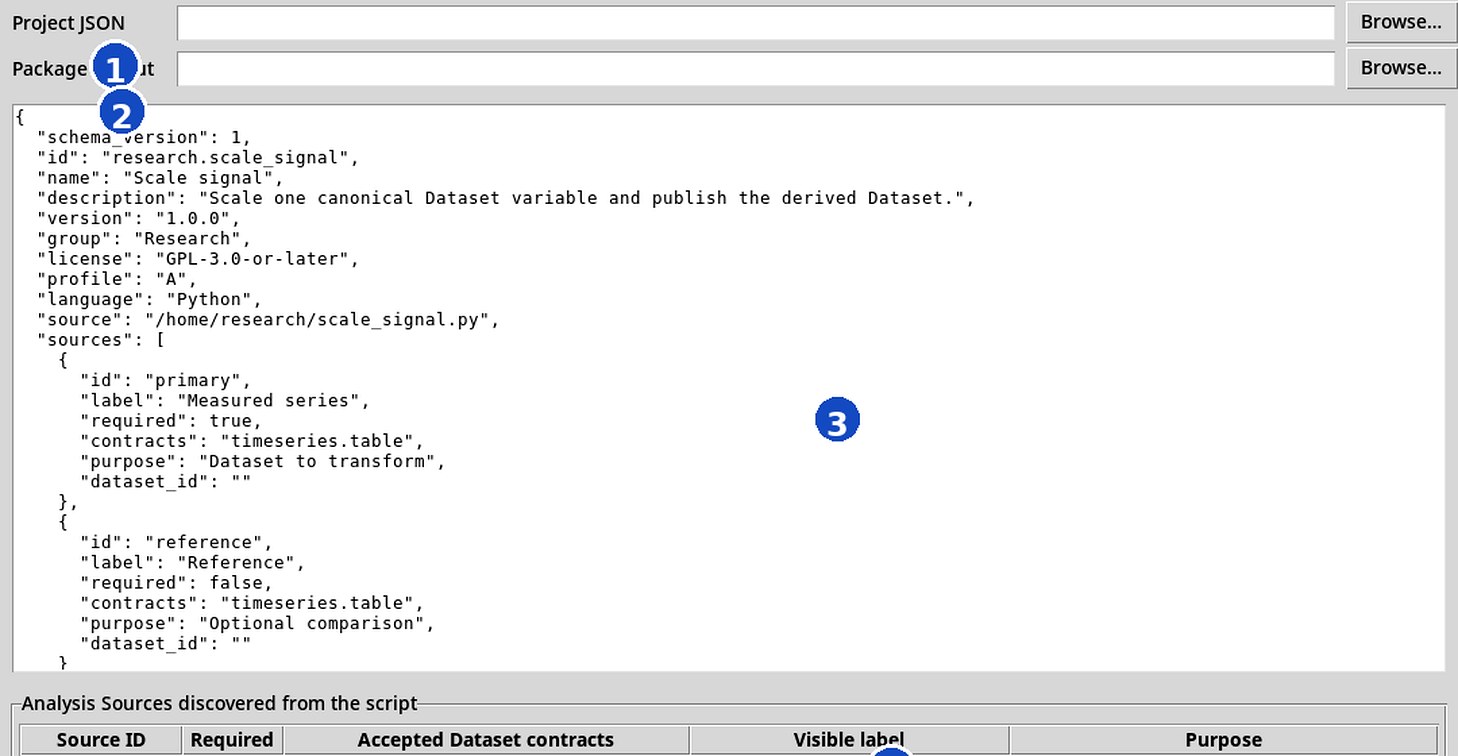

3. Anatomia della GUI

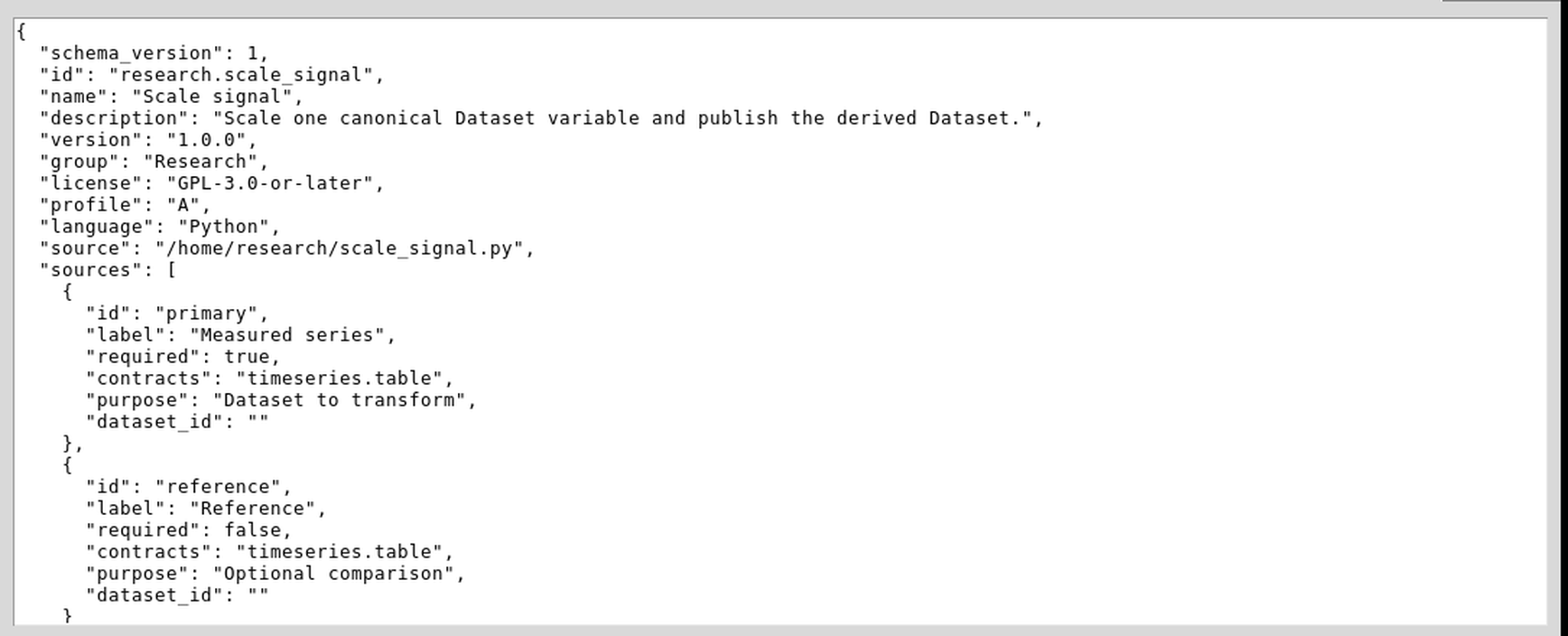

4. Il progetto JSON

Il file di lavoro usa schema_version: 1. È intenzionalmente semplice e versionabile. Il Builder lo può riaprire e ricostruire.

{
  "schema_version": 1,
  "id": "research.scale_signal",
  "name": "Scale signal",
  "description": "Scale one canonical Dataset variable.",
  "version": "1.0.0",
  "group": "Research",
  "license": "GPL-3.0-or-later",
  "profile": "A",
  "language": "Python",
  "source": "scale_signal.py",
  "sources": [
    {
      "id": "primary",
      "required": true,
      "contracts": "timeseries.table"
    }
  ],
  "bindings": [
    {
      "id": "signal",
      "label": "Signal variable",
      "required": true
    }
  ],
  "fields": [
    {
      "id": "scale",
      "type": "number",
      "label": "Scale",
      "default": "2",
      "required": true
    }
  ],
  "required_apis": [
    "DATASET_VARIABLE_SCHEMA_API_v3@3",
    "CANONICAL_DATASET_API_v2@2"
  ],
  "outputs": {
    "datasets": ["research.scale_signal.derived"],
    "files": []
  }
}

4.1 Campi essenziali

5. New from script e New from registered

5.1 New from script…

Scegli direttamente un .py o .m. Il Builder:

• crea un template con ID research.<nome_file>;
• imposta versione 1.0.0, gruppo Research, licenza GPL-3.0-or-later e Profile A;
• rileva il linguaggio dall'estensione;
• esegue la discovery statica della dichiarazione GX-TXT-ANALYSIS-SOURCES-V1, se presente.

5.2 New from registered…

Questa strada parte da un script.ini già registrato nella Script Library o nella Sessione. Il Builder legge metadata, language e required_apis, trova source.py oppure source.m accanto al registry e ne calcola il SHA-256.

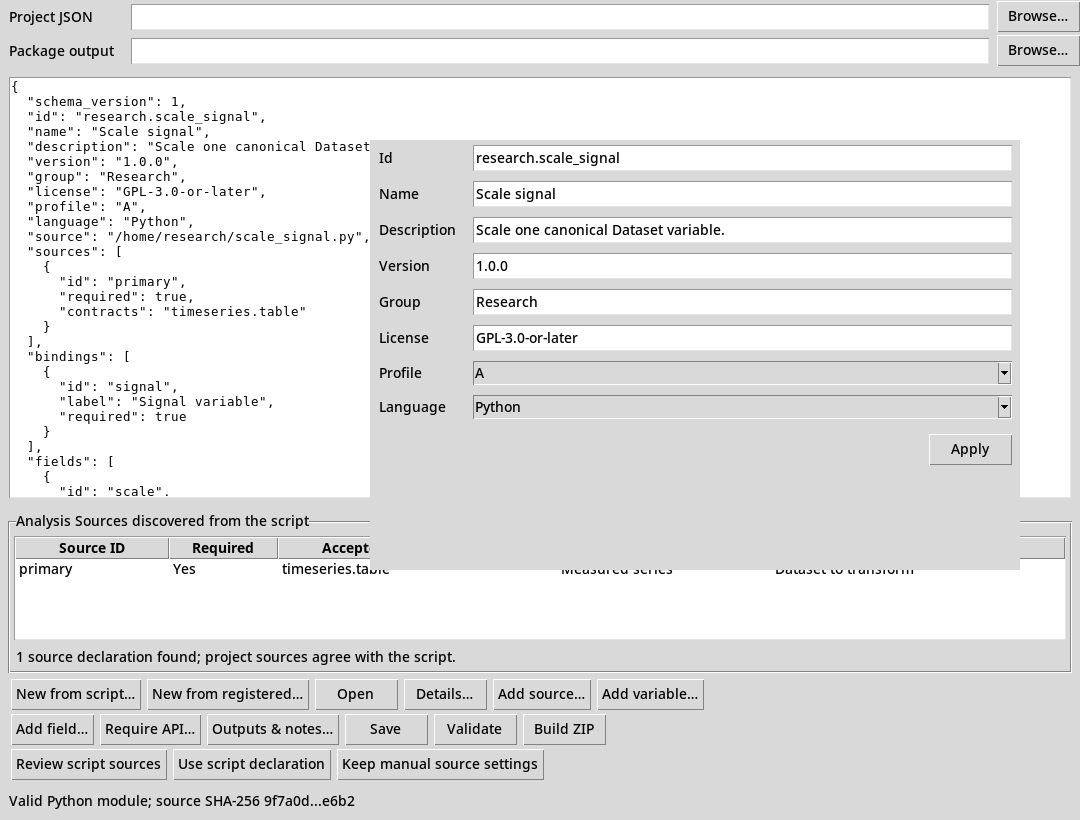

6. Module details

Il cambio di lingua non converte il sorgente: la sorgente deve già avere l'estensione corretta. Un progetto Python deve puntare a un .py; un progetto Octave a un .m.

7. Analysis Sources

Le Analysis Sources sono i Dataset logici richiesti dal modulo. Devono includere primary, che deve essere required.

Il modulo generato usa il normale Analysis Source Map; non viene creato un meccanismo alternativo.

8. Dichiarare le Analysis Sources direttamente nello script

Python e Octave possono dichiarare le sorgenti con una singola riga JSON UTF-8. La discovery legge il testo: non importa e non esegue lo script.

Python

# GX-TXT-ANALYSIS-SOURCES-V1: {"api_version":1,"sources":[{"id":"primary","label":"Measured series","required":true,"contracts":["timeseries.table"],"purpose":"Data to analyze"},{"id":"reference","label":"Reference spectrum","required":false,"contracts":["spectrum.table"],"purpose":"Optional comparison"}]}

GNU Octave

% GX-TXT-ANALYSIS-SOURCES-V1: {"api_version":1,"sources":[{"id":"primary","label":"Measured series","required":true,"contracts":["timeseries.table"],"purpose":"Data to analyze"},{"id":"reference","label":"Reference spectrum","required":false,"contracts":["spectrum.table"],"purpose":"Optional comparison"}]}

Regole principali: massimo una dichiarazione; primary presente e required; ogni sorgente ha id, label, booleano JSON required e array non vuoto contracts. purpose e preferred_dataset sono opzionali.

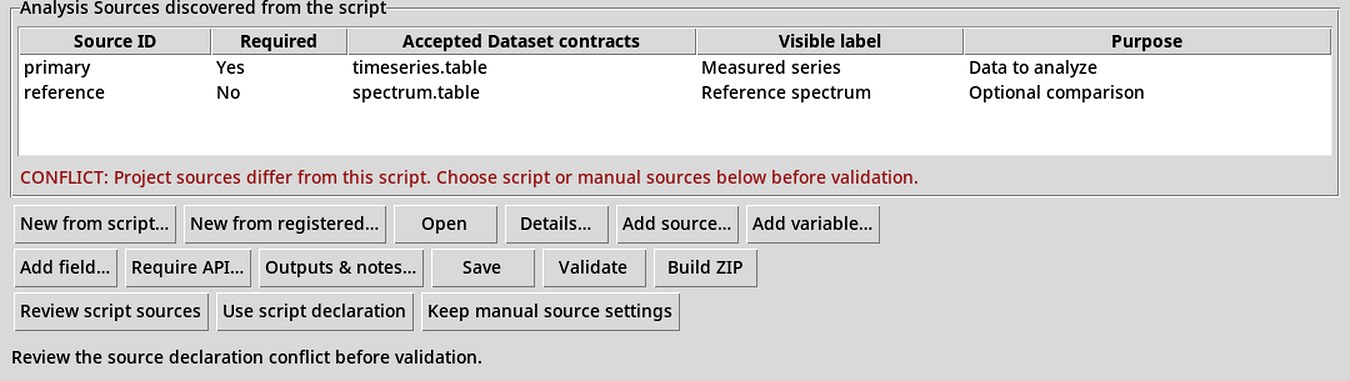

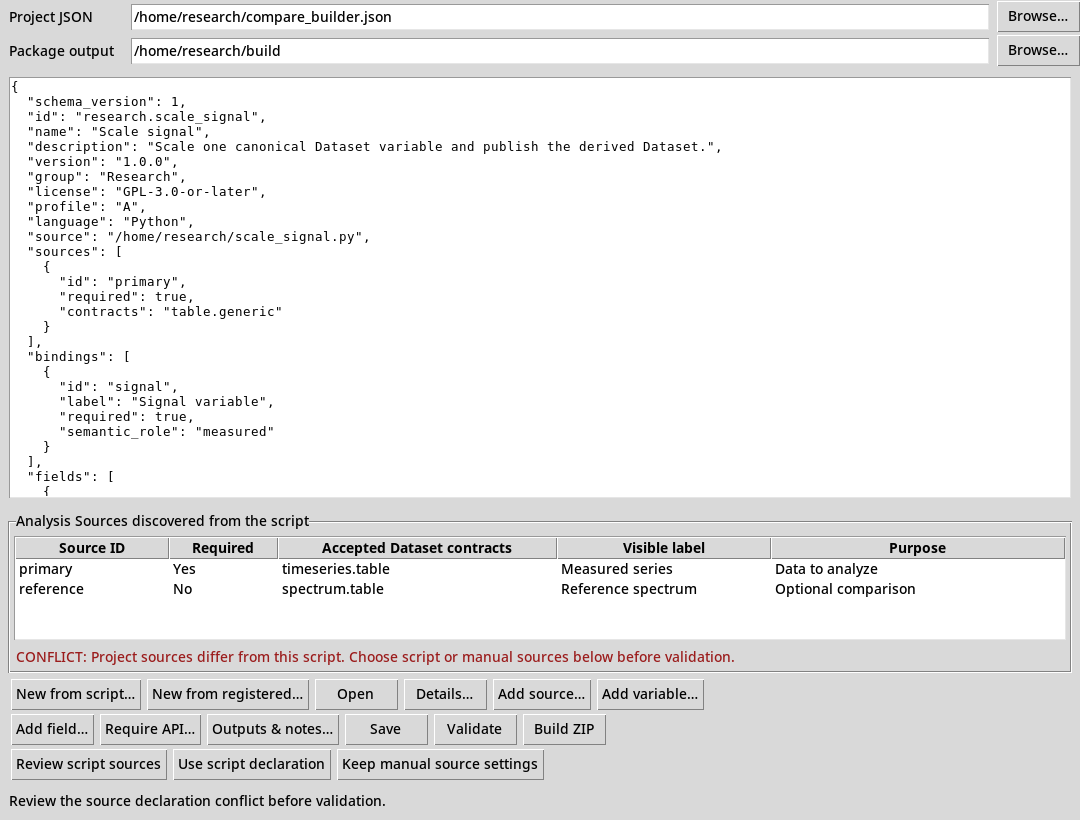

9. Quando script e progetto dichiarano sorgenti diverse

Le due scelte sono:

Se in seguito cambia la dichiarazione nello script, il fingerprint non coincide più e il conflitto deve essere riesaminato. Questo impedisce che una vecchia decisione manuale resti valida silenziosamente dopo una modifica del contratto.

10. Variable bindings

Add variable… crea un normale variable selector del framework. I campi sono ID, Visible label, Required e Semantic role opzionale.

A runtime la selezione appare in ctx.parameters come valore qualificato dalla sorgente, per esempio primary.measured_V. Lo script deve risolvere il Variable ID stabile attraverso l'API pubblica dello schema Dataset prima di leggere i dati canonici.

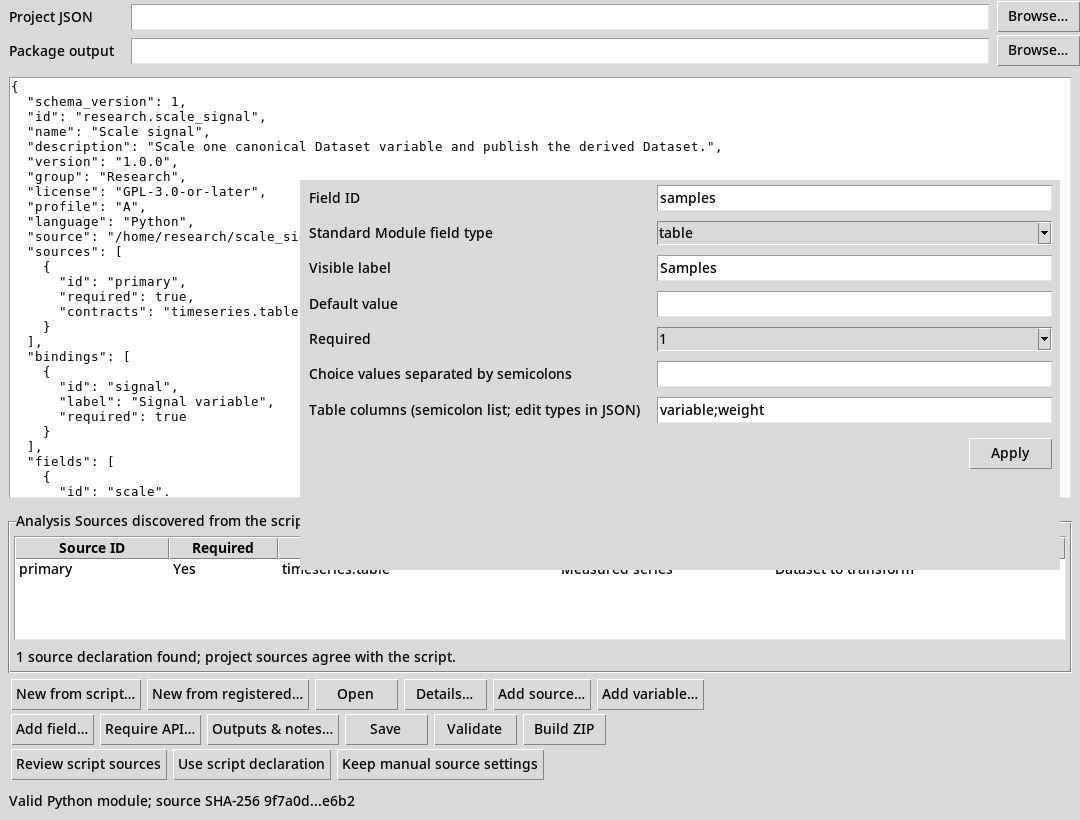

11. Configuration fields

Tipi supportati dal Builder 1.0.2:

12. Repeatable table

Il Builder 1.0.1+ genera colonne native del normale editor tabellare. Il dialog consente di iniziare rapidamente, ma per assegnare tipo, source e altri dettagli alle singole colonne conviene modificare il JSON.

{
  "id": "samples",
  "type": "table",
  "label": "Samples",
  "min_rows": 1,
  "columns": [
    {
      "id": "variable",
      "type": "variable",
      "source": "primary",
      "required": true
    },
    {
      "id": "weight",
      "type": "number",
      "default": "1"
    },
    {
      "id": "mode",
      "type": "choice",
      "values": "include;exclude"
    }
  ]
}

Tipi di colonna ammessi: variable, model, choice, integer, number, string, text, unit.

In Python le righe arrivano in ctx["parameters"]["samples"] come lista di dizionari. In Octave la stessa struttura arriva in ctx.parameters.samples tramite il Bridge. I numeri nelle celle sono stringhe e vanno convertiti dal codice scientifico quando necessario.

13. Required APIs

Require API… aggiunge una dichiarazione di preflight. Ogni API pubblica effettivamente usata dallo script dovrebbe essere dichiarata.

Forma generale:

API_ID@major:provider+capability|capability

Provider e capability sono opzionali. Esempi:

CANONICAL_DATASET_API_v2@2
DATASET_VARIABLE_SCHEMA_API_v3@3
DATASET_PUBLICATION_API_v2@2
PLOT_DATASET_API_v3@3:plot.dataset+plotspec|render

Il Bridge verifica i requisiti prima del calcolo scientifico. Se un requisito non è disponibile, il Run fallisce con diagnostica invece di proseguire in modo parziale.

14. gxtxt_context(): inputs e parameters

14.1 Python

# GX-TXT-ANALYSIS-SOURCES-V1: {"api_version":1,"sources":[{"id":"primary","label":"Measured series","required":true,"contracts":["timeseries.table"],"purpose":"Dataset to transform"}]}

from gxtxt import gxtxt_context, gxtxt_api_require, gxtxt_api_call

gxtxt_api_require([
    "DATASET_VARIABLE_SCHEMA_API_v3@3",
    "CANONICAL_DATASET_API_v2@2",
    "DATASET_PUBLICATION_API_v2@2",
])

ctx = gxtxt_context()
dataset_id = ctx["inputs"]["primary"]["dataset_id"]
signal_name = ctx["parameters"]["signal"].split(".", 1)[-1]
scale = float(ctx["parameters"]["scale"])

variables = gxtxt_api_call(
    "DATASET_VARIABLE_SCHEMA_API_v3", "list", [dataset_id]
)
signal_id = next(
    item["variable_id"] for item in variables
    if item["canonical"] == signal_name
)

block = gxtxt_api_call(
    "CANONICAL_DATASET_API_v2",
    "read_range",
    [dataset_id, [signal_id], 0, 0],
)

values = block[signal_id]["values"]
scaled = [float(value) * scale for value in values]

# Publish with the public Dataset Publication API.
# The exact publication payload depends on the Dataset contract you choose.
print(f"Prepared {len(scaled)} scaled values.")

14.2 GNU Octave

% GX-TXT-ANALYSIS-SOURCES-V1: {"api_version":1,"sources":[{"id":"primary","label":"Measured series","required":true,"contracts":["timeseries.table"],"purpose":"Dataset to transform"}]}

gxtxt_api_require({
  'DATASET_VARIABLE_SCHEMA_API_v3@3',
  'CANONICAL_DATASET_API_v2@2'
});

ctx = gxtxt_context();
dataset_id = ctx.inputs.primary.dataset_id;

parts = strsplit(ctx.parameters.signal, '.');
signal_name = parts{end};
scale = str2double(ctx.parameters.scale);

variables = gxtxt_api_call(
  'DATASET_VARIABLE_SCHEMA_API_v3',
  'list',
  {dataset_id}
);

signal_id = '';
for k = 1:numel(variables)
  if (strcmp(variables{k}.canonical, signal_name))
    signal_id = variables{k}.variable_id;
    break;
  endif
endfor

block = gxtxt_api_call(
  'CANONICAL_DATASET_API_v2',
  'read_range',
  {dataset_id, {signal_id}, 0, 0}
);

values = block.(signal_id).values;
scaled = values .* scale;
printf('Prepared %d scaled values.\n', numel(scaled));

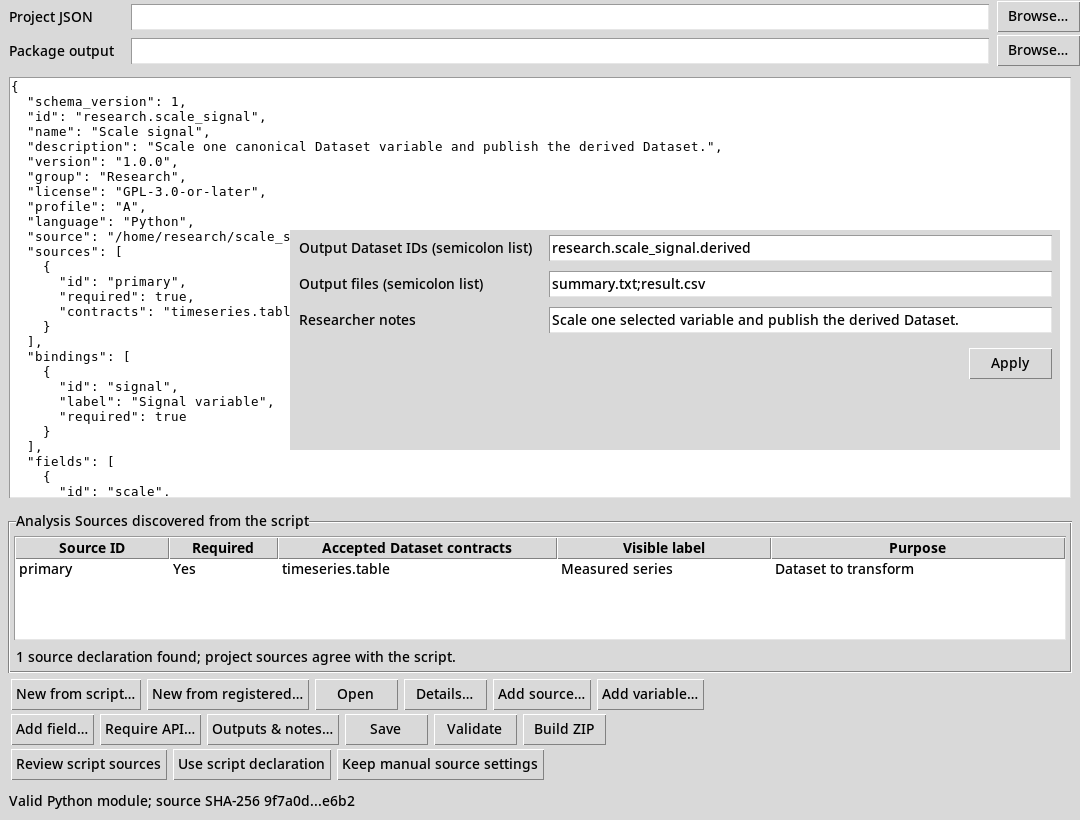

15. Output e pubblicazione

La dichiarazione outputs serve a descrivere ciò che il modulo dovrebbe produrre. La pubblicazione effettiva deve avvenire tramite le API pubbliche appropriate.

• I Dataset scientifici vanno pubblicati tramite le Dataset Publication API.
• I file prodotti durante il Run appartengono a ctx["output_dir"] / ctx.output_dir.
• Per rendere persistente un file prodotto usa DATASET_FILE_PUBLICATION_API_v1.

16. Bundle e risorse

Il bundle serve per helper, tabelle di lookup e risorse statiche che devono viaggiare insieme allo script.

"bundle": [
  {"source": "helper.py", "target": "helper.py"},
  {"source": "reference/coefficients.csv",
   "target": "reference/coefficients.csv"}
]

Il Builder copia ogni file byte-per-byte e crea un inventario SHA-256. Gli helper di codice devono usare lo stesso linguaggio del main script. I target devono essere relativi e sicuri: niente path assoluti, .. o collisioni case-insensitive.

Il bundle non viene aggiunto a un path globale e non crea dipendenze permanenti dall'ambiente originale.

17. Profile A e Profile B

18. API pubblica opzionale

Questa è una funzione avanzata disponibile nel JSON. Se aggiungi public_api, il Builder genera registrazione Tcl, documentazione API e, per le operazioni opt-in, un provider-owned Script Bridge binding.

"public_api": {
  "id": "RESEARCH_SCALE_SIGNAL_API_v1",
  "version": 1,
  "name": "Scale Signal API",
  "capabilities": ["structured_analysis_run"],
  "operations": [
    {
      "id": "run",
      "summary": "Run the scale analysis.",
      "result_contract": "execution receipt struct",
      "read_only": false,
      "script_bridge": true,
      "arguments": [
        {
          "name": "dataset_id",
          "kind": "Dataset ID",
          "required": true,
          "target": "source.primary"
        },
        {
          "name": "scale",
          "kind": "number",
          "required": true,
          "target": "config.scale"
        }
      ]
    }
  ]
}

Regole importanti:

• l'ID deve essere nel formato NAME_vN e version deve corrispondere a N;
• serve almeno un'operazione;
• le operazioni script-backed sono considerate mutating: read_only:true viene rifiutato;
• gli argomenti required devono precedere quelli opzionali;
• i target possono essere solo source.*, binding.* o config.* già dichiarati;
• il caller non fornisce raw Tcl, callback GUI o path privati.

19. Validate

Validate salva il progetto e controlla che la descrizione sia coerente prima di costruire lo ZIP. Fra i controlli implementati:

In caso di successo la status line mostra linguaggio e SHA-256 del sorgente autorevole.

20. Build ZIP

Build ZIP ripete la validazione e crea il package nella directory scelta. Il nome è:

<module-id>_<version>.zip

Accanto allo ZIP viene scritto un file .zip.sha256. Se lo ZIP o il relativo checksum esistono già, il Builder rifiuta la sovrascrittura.

Il package è costruito in ordine deterministico, con timestamp ZIP stabilizzato, e contiene checksum sia dei file del bundle sia del payload complessivo.

21. Contenuto del pacchetto generato

Il builder-project.json interno è reso portabile: i percorsi del source e dei bundle puntano alle copie presenti nel package e viene aggiunto source_sha256.

22. Installazione e Run

Il modulo generato usa runner=script_module. La GUI Analysis viene prodotta dai descriptor standard, non da Tcl/Tk personalizzato.

Ogni esecuzione registra in provenance almeno snapshot del sorgente, stato, module version, language, required APIs e SHA-256 del source.

23. Tutorial completo: creare un modulo Python

24. Tutorial completo: creare un modulo GNU Octave

Il flusso GUI è identico. Cambiano il main source e il codice scientifico:

• file autorevole .m;
• Language=Octave;
• dichiarazione sorgenti introdotta da %;
• context access con ctx.inputs, ctx.parameters, ctx.bundle_dir;
• le API pubbliche passano comunque da gxtxt_api_call.

Gli helper .m del bundle vengono aggiunti solo al path temporaneo dell'esecuzione.

25. Uso da riga di comando

GUI e CLI usano la stessa implementazione.

python3 tools/gxtxt_module_builder.py validate research_module.json
python3 tools/gxtxt_module_builder.py build research_module.json /new/package/output

La CLI è particolarmente utile per rebuild ripetibili, CI locale e controllo rapido dei progetti JSON senza aprire la GUI.

26. Errori comuni

27. Checklist finale

1. Il main source è la copia scientificamente autorevole e non è un symlink.
2. Module ID e versione sono stabili e corretti.
3. primary è presente e required.
4. Ogni Dataset necessario è una Analysis Source, non un path privato.
5. Ogni variabile scelta dall'utente è un binding standard.
6. I parametri modificabili sono fields standard.
7. Le table hanno colonne tipizzate coerenti nel JSON.
8. Tutte le API pubbliche usate sono dichiarate in required_apis.
9. I file ausiliari necessari sono nel bundle.
10. Gli output sono dichiarati e vengono pubblicati tramite API appropriate.
11. Un eventuale conflitto Analysis Sources è stato risolto esplicitamente.
12. Profile B contiene scientific_method.
13. Validate passa prima del Build.
14. La versione viene incrementata quando cambia source o contratto.
15. Dopo l'installazione viene eseguito almeno un Run reale in una Sessione di prova.

28. Provenienza tecnica della guida

La guida è stata preparata sulla copia GX-TXT 0.9.8.10-dev-031 e sul modulo tool.script_module_builder 1.0.2, verificando module.ini, MANUAL.md, README.md, CHANGELOG.md, la guida framework docs/help/script_module_builder.md, la dichiarazione SCRIPT_ANALYSIS_SOURCES_API_v1 e l'implementazione runtime/builder.py.

Le immagini della GUI sono ricostruzioni eseguite direttamente sulla struttura e sulle etichette definite dall'implementazione dev-031. Nel sito statico sono distribuite come asset immagine separati.
